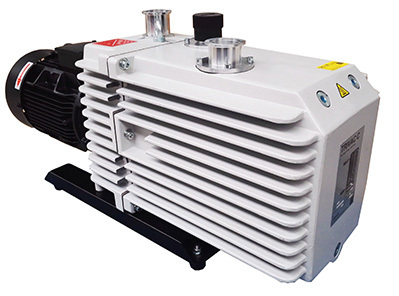

D8C TRIVAC C 雙級旋片泵
萊寶TRIVAC D8C雙級旋片真空泵主要參數：名義抽速：8.11m3/h極限壓強(關氣鎮）：3X10-3mbar極限壓強(開氣鎮）：6X10-3mbar萊寶TRIVAC C是雙級油封式旋片真空泵，與眾不同的特點是結構比較簡單，使用方便，維護簡便。廣泛用于電真空，制冷，照明，冷凍干燥，儀器，輕工，化工，真空處理，科研等領域的真空應用。TRIVAC C按高要求制造TRIVAC C是雙級油封式旋片真空泵，與眾不同的特點是結構輕巧，尤其適用于冰箱和空調工業。關鍵部件如：旋片、整套密封件及防返油閥等均由...
立即咨詢
- 產品概述
- 產品特點
- 產品應用
- 供貨范圍
- 技術參數

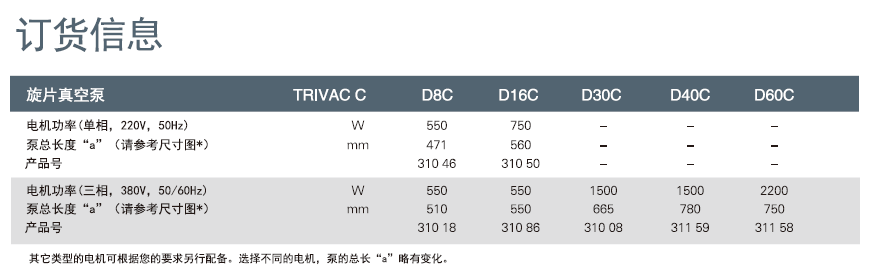

- 訂貨信息
萊寶TRIVAC D8C雙級旋片真空泵主要參數：
名義抽速：8.11m3/h
極限壓強(關氣鎮）：3X10-3mbar
極限壓強(開氣鎮）：6X10-3mbar
萊寶TRIVAC C是雙級油封式旋片真空泵，與眾不同的特點是結構比較簡單，使用方便，維護簡便。廣泛用于電真空，制冷，照明，冷凍干燥，儀器，輕工，化工，真空處理，科研等領域的真空應用。
TRIVAC C按高要求制造
TRIVAC C是雙級油封式旋片真空泵，與眾不同的特點是結構輕巧，尤其適用于冰箱和空調工業。關鍵部件如：旋片、整套密封件及防返油閥等均由德國進口。
典型應用
制冷
凍干系統
機械工程
真空鍍膜
汽車工業
研發
工作原理
TRIVAC? C泵是油封旋片泵，驅動電機與泵主體直接用法蘭連接，泵與電機的軸由彈性聯軸器直接連接，在聯軸器上裝有風扇，通過冷卻縫隙使聯軸器周圍即使在極端的條件下仍保持較低的溫度，所有軸承均為油潤滑的滑動軸承。
泵主體由用O 形圈密封的部件組裝而成，所有部件均用定位銷聯接以便于拆卸，泵體很易卸下且不需要專用工具。
轉子（1/2）偏心地裝在泵體（1/1）內，由三個徑向滑動的旋片（1/6）將泵腔分隔成數個空間，每個空間的容積隨著轉子的旋轉而周期性地變化。
氣體從進氣口（1/7）被吸入，通過濾網（1/6）和開啟的防返油閥（1/ 5）進入泵腔，在泵腔中，氣體被傳送，當入口處被旋片封閉后氣體被傳送和壓縮，在（1/15 ）處，油被吸入泵腔中；一方面，它起到泵壁與旋片端面間的密封與潤滑作用，另一方面還起到旋片（1/16 ）在轉子（1/2) 中的密封與潤滑作用。
在泵腔中，氣體被壓縮后通過排氣閥（1/12）排入大氣中，壓縮氣體中夾帶的油收集在油霧過濾器（1/11）中；它不僅過濾油，而且還過濾機械雜質。送入被稱為“氣鎮”的二次空氣用以防止蒸汽凝聚在泵腔中，在壓縮開始時，從（1/14）注入一定量的氣鎮氣體，以確保泵抽除水蒸汽壓力達到技術參數的要求。開啟或關閉氣鎮閥由轉動氣鎮閥帽（1/8）來實現，通常在泵運轉于極限壓強下會出現油撞擊聲，這種噪音可由在（1/10）注入很小量的二次空氣來消音。
當泵停止時，泵軸上的離心開關開啟放空管道，將大氣空氣送入防返油閥的活塞下，使防返油閥的閥盤壓住進氣口，將通向真空容器的管道封閉，將空氣放入泵中。
泵上的油位觀察窗便于檢查油位，供應的標準泵型備有單相或三相交流電機兩種。
萊寶TRIVAC C系列將逐漸由TRIVAC T系列替代，具體替換請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
