L300i PHOENIX檢漏儀
氦檢質譜漏儀的原理氦檢質譜漏儀可查找漏點位置并測定漏率（通過漏孔的氣體流量）。因此，氦質譜檢漏儀是一臺氦流量計。檢漏儀在工作過程中首先是對試驗對象進行抽真空，來形成壓差使外部氣體穿過漏孔進入檢漏儀。檢漏儀利用內置氦質譜儀測量進入檢漏儀氣體氦分壓并將測量結果轉換為漏率顯示。顯示值單位一般采用流量單位。重要技術規范測量范圍和響應時間是檢漏儀的兩個重要的參數。測量范圍用小和可檢漏率限定。小可檢漏率用靈敏的測量范圍系統的漂移與噪聲之和定義。每分鐘內系統噪聲幅度和零點漂移相加就可以得到低可檢漏率。檢漏儀的...
立即咨詢
- 產品概述
- 產品特點
- 產品應用
- 供貨范圍
- 技術參數
- 訂貨信息
氦檢質譜漏儀的原理
氦檢質譜漏儀可查找漏點位置并測定漏率（通過漏孔的氣體流量）。因此，氦質譜檢漏儀是一臺氦流量計。
檢漏儀在工作過程中首先是對試驗對象進行抽真空，來形成壓差使外部氣體穿過漏孔進入檢漏儀。檢漏儀利用內置氦質譜儀測量進入檢漏儀氣體氦分壓并將測量結果轉換為漏率顯示。顯示值單位一般采用流量單位。
重要技術規范
測量范圍和響應時間是檢漏儀的兩個重要的參數。
測量范圍用小和可檢漏率限定。
小可檢漏率用靈敏的測量范圍系統的漂移與噪聲之和定義。每分鐘內系統噪聲幅度和零點漂移相加就可以得到低可檢漏率。檢漏儀的零點漂移量非常小，所以一般僅采用噪聲幅度就可以確定檢漏儀的小可檢漏率。可檢漏率依賴于所采用的檢漏方法，利用逆流法和分流法（參見下面的說明）可以測量非常大的漏率。此外，檢漏儀內部的多級高阻抗輸入開關放大器也能提高檢漏儀測量大漏的能力。在實際的檢漏操作過程中特別是查找漏點的時候，響應時間十分重要。該時間指從用氦氣噴吹試驗對象直到檢漏儀顯示測量值所用的時間。電子信號調節電路系統的響應時間是總響應時間的重要組成部分。對于檢漏儀來說，電氣系統的響應時間遠小于1秒。
檢漏設備對氦的有效抽速決定了氦氣通過漏孔進入檢漏儀的時間（如果檢漏設備沒有輔助抽空的系統，檢漏儀內置的真空泵的大小會影響系統的響應時間）。檢漏系統的響應時間可根據下面的簡單公式計算：
氦響應時間
(達到實際漏率95%的時間)
其中 V = 試驗對象容積
SHe = 檢漏系統對氦的有效抽速。
用標準漏孔校準檢漏儀
檢漏工藝要求準確地區分漏與不漏的試用對象，避免任何失誤。這就需要由標準漏孔（能產生已知氦漏率的人工漏孔）作為檢漏設備的基準。為了獲得準確的漏率數據，必須使用標準漏孔對校準檢漏儀進行校準。
萊寶真空可以提供采用不同原理設計的漏率范圍10 - 9 ~ 10 - 4毫巴x升x秒 - 1的氦標準漏孔。所有標準漏孔的漏率都可以追溯到PTB（ 聯邦物理技術協會） 和
DAKKS認證認可的標準。根據客戶的要求， 每個氦標準漏孔都可以提供由DAkkS認證認可委員會頒發的校準證書。校準工作由萊寶真空在PTB授權的DAKKS校準實驗室完成。
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com

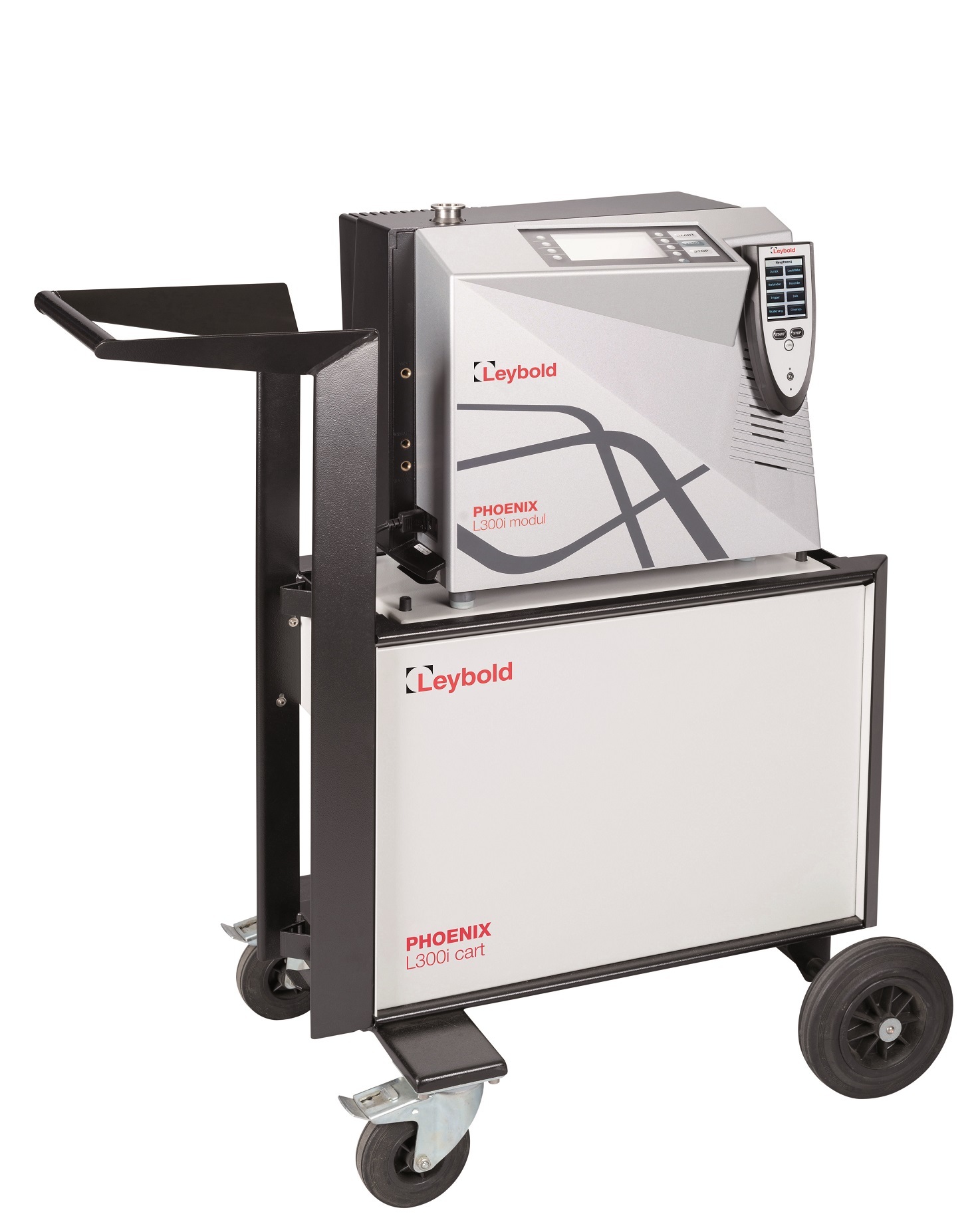

PHOENIX L300i是便攜式多用途氦檢漏儀，適合維修和連續生產檢測。堅固耐用的模塊化設計和簡單的操作界面使得PHOENIX L300i成為用戶得心應手的檢漏儀之一。可以利用遠程控制器iPAD或RC 310實現遠程遙控。
客戶得益
- 小可檢低漏率低
- 氦恢復時間短
- 在2分鐘內快速啟動
- 響應時間極短
- 可以配置無油系統
- 全球小氦檢漏儀之一
- 靈敏度高
- 可以快速定量地檢測出小漏
- 模塊化設計使得維修十分便利。
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
典型應用
適合應用的檢漏要求：
- 質檢
- 汽車工業
- 分析儀器
- 發電廠
- 科研
- 半導體工業
- 高真空和超高真空系統
- 工業連續生產檢測的理想工具
- 制冷行業
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
技術參數 | PHOENIX L300i | ||||
小可檢氦漏率真空模式吸槍模式（實驗室數據） | 毫巴x升x秒-1毫巴x升x秒-1 | ≤ 5 x 10-12 < 7 x 10-9 | |||
小可檢氫泄漏率真空模式吸槍模式 | 毫巴x升x秒-1毫巴x升x秒-1 | ≤ 1 x 10-8 < 1 x 10-7 | |||
測量單位（可選）壓強漏率吸槍模式 | mbar x l x s-1, | mbar, Pa, atm, Torr Pa x m3 x s-1, Torr x l x s-1, atm x cc x sec-1, sft3/yr ppm, g/a eq, oz/yr eq | |||
漏率測量范圍 | 毫巴x升x秒-1 | 1 x 10-12 to 1 x 10-1 | |||
測量范圍 | 12 decades | ||||
入口高壓力 | 毫巴(托) | 15 (11 25) | |||
抽真空期間的抽速（氦） | |||||
50 Hz立方米x小時-1(立方英尺/分鐘) 60 Hz立方米x小時-1(立方英尺/分鐘) | 2 5 (1 5) 3 0 (1 8) | ||||
入口抽速（氦） “粗檢”模式“精檢”模式 | 升/秒 升/秒 | 0 4 > 3 1 | |||
漏率信號時間常數（達63%終值） | 秒 | < 1 | |||
檢漏儀啟動時間 | 分鐘 | < 2 | |||
質譜儀 | 180°扇形磁場 | ||||
離子源 | 2個燈絲：銥/氧化釔 | ||||
可檢測的質量數 | 2, 3 和4 | ||||
入口 | DN | 25 ISO-KF | |||
尺寸（寬x高x深） | 495 x 457 x 314 | ||||
重量 | 千克(磅) | 40 0 (88 2) | |||
語言 | 英語、德語、中文、日語（片假名）、俄語、法語、 | ||||
意大利語、西班牙語、波蘭語和朝鮮語 | |||||
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
訂貨信息 | PHOENIX L300i | |||
產品號 | ||||
PHOENIX L300i | ||||
歐洲版 | ||||
230 V, 50/60 赫茲帶集成標準漏孔TL 7 | 250000V01 | |||
美國版 | ||||
115 V, 60 Hz, mbar readout,帶集成校準漏孔TL 7 | 251000V01 | |||
日本版 | ||||
100 V, 50/60 Hz, mbar readout,帶集成校準漏孔TL 7 | 251100V01 | |||
iPad 有線遙控單元（包括L300i App和連接線） | 252005V02 | |||
iPad 無線遙控單元（包括L300i App和無線模塊） | 252005V01 | |||
iPad固定器PHOENIX L300i | 252007V01 | |||
條形碼掃描儀iPad PHOENIX L300i | 252008V01 | |||
iPad臺架 | 252009V01 | |||
iPad鎖 | 252010V01 | |||
分流系統(115-230 V) | 140 20 | |||
PC軟件LeakWare | 140 90 | |||
其他附件參見“PHOENIX L300i、 | ||||
PHOENIX L300i DRY和PHOENIX L300i MODUL附件”部分。 | ||||
