產品/Leybold
L340i PHOENIX移動式氦檢漏平臺
氦檢質譜漏儀的原理氦檢質譜漏儀可查找漏點位置并測定漏率（通過漏孔的氣體流量）。因此，氦質譜檢漏儀是一臺氦流量計。檢漏儀在工作過程中首先是對試驗對象進行抽真空，來形成壓差使外部氣體穿過漏孔進入檢漏儀。檢漏儀利用內置氦質譜儀測量進入檢漏儀氣體氦分壓并將測量結果轉換為漏率顯示。顯示值單位一般采用流量單位。重要技術規范測量范圍和響應時間是檢漏儀的兩個重要的參數。測量范圍用小和可檢漏率限定。小可檢漏率用靈敏的測量范圍系統的漂移與噪聲之和定義。每分鐘內系統噪聲幅度和零點漂移相加就可以得到低可檢漏率。檢漏儀的...
立即咨詢- 產品概述
- 產品特點
- 產品應用
- 供貨范圍
- 技術參數

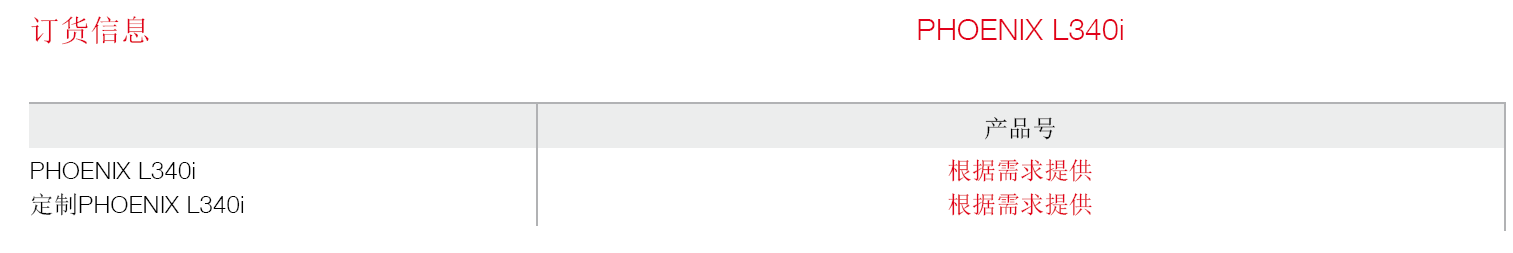

- 訂貨信息
氦檢質譜漏儀的原理
氦檢質譜漏儀可查找漏點位置并測定漏率（通過漏孔的氣體流量）。因此，氦質譜檢漏儀是一臺氦流量計。
檢漏儀在工作過程中首先是對試驗對象進行抽真空，來形成壓差使外部氣體穿過漏孔進入檢漏儀。檢漏儀利用內置氦質譜儀測量進入檢漏儀氣體氦分壓并將測量結果轉換為漏率顯示。顯示值單位一般采用流量單位。
重要技術規范
測量范圍和響應時間是檢漏儀的兩個重要的參數。
測量范圍用小和可檢漏率限定。
小可檢漏率用靈敏的測量范圍系統的漂移與噪聲之和定義。每分鐘內系統噪聲幅度和零點漂移相加就可以得到低可檢漏率。檢漏儀的零點漂移量非常小，所以一般僅采用噪聲幅度就可以確定檢漏儀的小可檢漏率。可檢漏率依賴于所采用的檢漏方法，利用逆流法和分流法（參見下面的說明）可以測量非常大的漏率。此外，檢漏儀內部的多級高阻抗輸入開關放大器也能提高檢漏儀測量大漏的能力。在實際的檢漏操作過程中特別是查找漏點的時候，響應時間十分重要。該時間指從用氦氣噴吹試驗對象直到檢漏儀顯示測量值所用的時間。電子信號調節電路系統的響應時間是總響應時間的重要組成部分。對于檢漏儀來說，電氣系統的響應時間遠小于1秒。
檢漏設備對氦的有效抽速決定了氦氣通過漏孔進入檢漏儀的時間（如果檢漏設備沒有輔助抽空的系統，檢漏儀內置的真空泵的大小會影響系統的響應時間）。檢漏系統的響應時間可根據下面的簡單公式計算：
氦響應時間
(達到實際漏率95%的時間)
其中 V = 試驗對象容積
SHe = 檢漏系統對氦的有效抽速。
用標準漏孔校準檢漏儀
檢漏工藝要求準確地區分漏與不漏的試用對象，避免任何失誤。這就需要由標準漏孔（能產生已知氦漏率的人工漏孔）作為檢漏設備的基準。為了獲得準確的漏率數據，必須使用標準漏孔對校準檢漏儀進行校準。
萊寶真空可以提供采用不同原理設計的漏率范圍10 - 9 ~ 10 - 4毫巴x升x秒 - 1的氦標準漏孔。所有標準漏孔的漏率都可以追溯到PTB（ 聯邦物理技術協會） 和
DAKKS認證認可的標準。根據客戶的要求， 每個氦標準漏孔都可以提供由DAkkS認證認可委員會頒發的校準證書。校準工作由萊寶真空在PTB授權的DAKKS校準實驗室完成。
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
PHOENIX L340i是移動式檢漏平臺適合用于通過真空或吸槍方式連續測試小型部件。由于它占地面積小并且配備了4個輪子，可以方便地移動。集成標準元件包括PHOENIX L300iMODUL 和雙級旋片真空泵TRIVAC D 25B以及電源和控制器設備。
PHOENIX L340i通過PHOENIX L300i的操作面板操作，可以直接通過PHOENIXL300i獲取PHOENIX L340i的運行和技術參數。PHOENIX L340i可以配TRIVAC
排氣過濾器AF 16 - 25、干式前級真空泵SCROLLVAC SC 30 D和遙控器。
客戶得益
- 移動式、便利的工作平臺
- 操作簡單，與PHOENIX L300i相同
- 由PHOENIX L300i MODUL 或 TRIVAC
D 25 B等產品集成，十分小巧
- 靈敏度高，容易找到小漏
- 快速進入準備就緒狀態
- 有單獨的前級真空泵，抽速大
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
典型應用
如下的質檢應用
- 一次性或連續生產產品
- 研究和開發用設備
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
