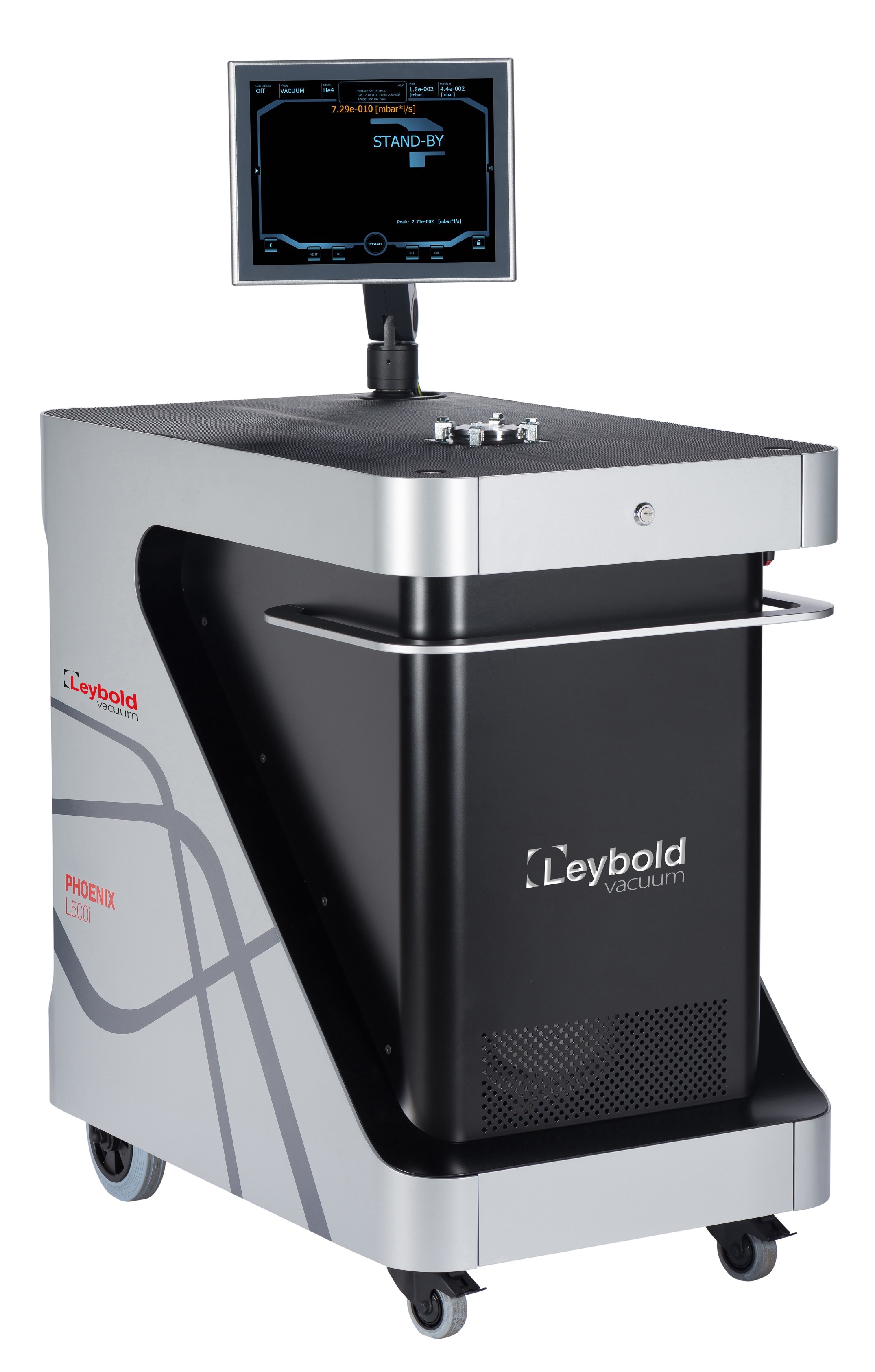

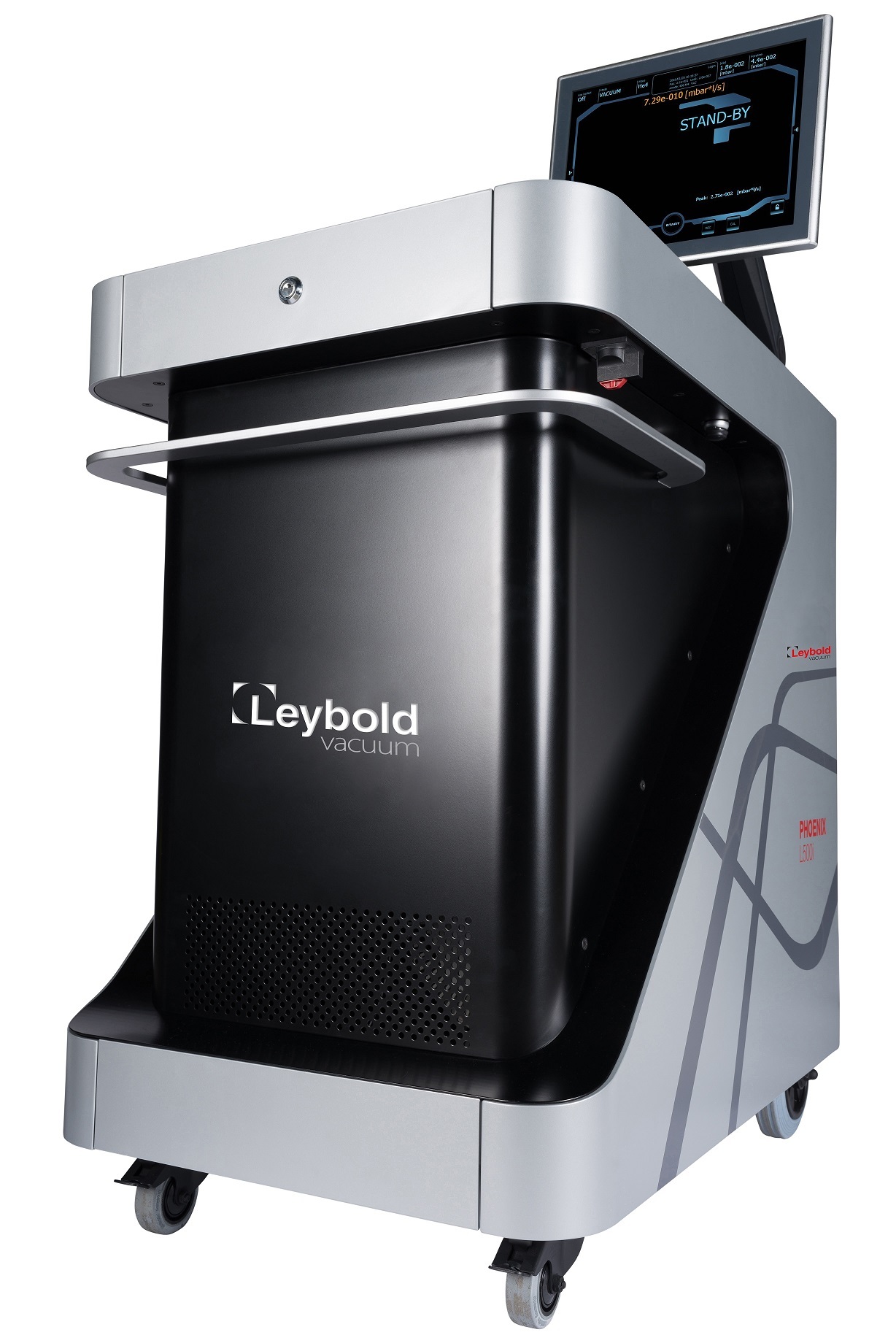

L500i PHOENIX檢漏儀
氦檢質譜漏儀的原理氦檢質譜漏儀可查找漏點位置并測定漏率（通過漏孔的氣體流量）。因此，氦質譜檢漏儀是一臺氦流量計。檢漏儀在工作過程中首先是對試驗對象進行抽真空，來形成壓差使外部氣體穿過漏孔進入檢漏儀。檢漏儀利用內置氦質譜儀測量進入檢漏儀氣體氦分壓并將測量結果轉換為漏率顯示。顯示值單位一般采用流量單位。重要技術規范測量范圍和響應時間是檢漏儀的兩個重要的參數。測量范圍用小和可檢漏率限定。小可檢漏率用靈敏的測量范圍系統的漂移與噪聲之和定義。每分鐘內系統噪聲幅度和零點漂移相加就可以得到低可檢漏率。檢漏儀的...
立即咨詢
- 產品概述
- 產品特點
- 產品應用
- 供貨范圍
- 技術參數
- 訂貨信息
氦檢質譜漏儀的原理
氦檢質譜漏儀可查找漏點位置并測定漏率（通過漏孔的氣體流量）。因此，氦質譜檢漏儀是一臺氦流量計。
檢漏儀在工作過程中首先是對試驗對象進行抽真空，來形成壓差使外部氣體穿過漏孔進入檢漏儀。檢漏儀利用內置氦質譜儀測量進入檢漏儀氣體氦分壓并將測量結果轉換為漏率顯示。顯示值單位一般采用流量單位。
重要技術規范
測量范圍和響應時間是檢漏儀的兩個重要的參數。
測量范圍用小和可檢漏率限定。
小可檢漏率用靈敏的測量范圍系統的漂移與噪聲之和定義。每分鐘內系統噪聲幅度和零點漂移相加就可以得到低可檢漏率。檢漏儀的零點漂移量非常小，所以一般僅采用噪聲幅度就可以確定檢漏儀的小可檢漏率。可檢漏率依賴于所采用的檢漏方法，利用逆流法和分流法（參見下面的說明）可以測量非常大的漏率。此外，檢漏儀內部的多級高阻抗輸入開關放大器也能提高檢漏儀測量大漏的能力。在實際的檢漏操作過程中特別是查找漏點的時候，響應時間十分重要。該時間指從用氦氣噴吹試驗對象直到檢漏儀顯示測量值所用的時間。電子信號調節電路系統的響應時間是總響應時間的重要組成部分。對于檢漏儀來說，電氣系統的響應時間遠小于1秒。
檢漏設備對氦的有效抽速決定了氦氣通過漏孔進入檢漏儀的時間（如果檢漏設備沒有輔助抽空的系統，檢漏儀內置的真空泵的大小會影響系統的響應時間）。檢漏系統的響應時間可根據下面的簡單公式計算：
氦響應時間
(達到實際漏率95%的時間)
其中 V = 試驗對象容積
SHe = 檢漏系統對氦的有效抽速。
用標準漏孔校準檢漏儀
檢漏工藝要求準確地區分漏與不漏的試用對象，避免任何失誤。這就需要由標準漏孔（能產生已知氦漏率的人工漏孔）作為檢漏設備的基準。為了獲得準確的漏率數據，必須使用標準漏孔對校準檢漏儀進行校準。
萊寶真空可以提供采用不同原理設計的漏率范圍10 - 9 ~ 10 - 4毫巴x升x秒 - 1的氦標準漏孔。所有標準漏孔的漏率都可以追溯到PTB（ 聯邦物理技術協會） 和
DAKKS認證認可的標準。根據客戶的要求， 每個氦標準漏孔都可以提供由DAkkS認證認可委員會頒發的校準證書。校準工作由萊寶真空在PTB授權的DAKKS校準實驗室完成。
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
PHOENIX L500i同時為客戶提供高的
檢漏效率和高的系統穩定性！
PHOENIX L500i使用iPad實現智能控制
給客戶帶來無與倫比的操控體驗。
智能監測與控制
- 由iPad實現WiFi無線遙控
（標配，遙控距離50米）
- 操作簡單易學
- 多種操作模式可選
- 帶有數據存儲和傳輸功能
檢漏速度快
- 響應時間小于1秒
- 進氣口對氦抽速高達50l/s
- 氦恢復時間短
- 睡眠與喚醒功能，即省時又節能
- 可靠性高，重復性好
客戶得益
- 設備穩定性高
- 檢漏速度快
- 重復性高
- 適合連續工作
- 抽空速度快，無污染
- 符合人體工程學設計，
操作舒適
- 設計緊湊，適合移動
- 帶有睡眠與喚醒功能
- 安裝調試簡單
- 離子源提供3年質保
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
典型應用
器件檢漏和工業檢漏應用，如：
- 汽車工業
- 電力行業
- 制冷行業
- 科研
- 包裝
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
技術參數 | PHOENIX L500i | |
小可檢漏率 | mbar x l x s-1 | 5 x 10-12 |
入口壓強定性檢測 定量檢測 | mbar (Torr)mbar (Torr) | 1000 (750) 100 (75) |
可檢測的質量數 | amu | 2, 3 and 4 |
啟動時間 | min | 3 |
入口法蘭 | DN | 63 ISO-K |
對氦抽速 | l/s | 50 |
響應時間 | s | 1 |
供電電壓 3 phases/N/PE, 50/60 Hz | V | 200/208/380/400/460 |
重量 | kg (lbs) | 385 (849) |
尺寸（長X寬X高） | mm | 999 x 630 x 1028 |
iPad保護等級帶充電線 充電口蓋緊 | IPIP | 65 67 |
可選語言 | 英語，德語 | |
漏率顯示單位壓強漏率吸槍模式 | mbar, Pa, atm, Torr mbar x l x s-1, Pa x m3 x s-1, Torr x l x s-1, atm x cc x sec-1, sft3/yr ppm, g/a eq, oz/yr eq | |
測量范圍 | mbar x l x s-1 | 1 x 10-12 to 1000 |
抽空時的抽速 | ||
50 Hz 60 Hz | m3 x h-1 (cfm) m3 x h-1 (cfm) | 65 (40 0) 78 (45 9) |
質譜室形式 | 180度磁場偏轉 | |
離子源 | 雙銥絲（帶氧化銥涂層） | |
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
訂貨信息 | PHOENIX L500i | |
產品號 | ||
氦質譜檢漏儀PHOENIX L500i | ||
前級泵帶LVO100礦物油前級泵帶LVO400PFPE油 | 503504V901 503504V902 | |
標準漏孔 TL 9 TL 8 TL 6 TL 4 TL 4-6 | 144 08 165 57 155 66 155 65 155 80 | |
轉換接頭DN63ISO-K/DN40-KF | 887 40 | |
氦氣噴槍（帶5米線） | 165 55 | |
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
